拉曼光谱技术是一种基于光散射效应的非破坏性物质分析技术，能够快速、精准地获取物质的分子结构与成分信息，无需复杂的样品前处理即可实现原位、微区甚至单细胞水平的检测。LabRAM Odyssey拉曼光谱仪作为Horiba公司新一代高分辨拉曼系统，将优异的光谱分辨率、多波长激发能力与丰富的原位检测模块相结合，在材料科学、催化化学、生命科学、半导体检测等领域具备不可替代的技术优势，是前沿基础研究与产业技术开发的核心表征工具。
放置地点：中国科学技术大学高新校区交叉楼五楼514房间
设备名称与型号：（高新区交叉楼）激光拉曼光谱仪(Odyssey)
厂家：Horiba
技术参数：
1.激光器：配备532nm/633nm/785nm波长激发源，适配不同类型样品的检测需求
2.光谱分辨率：可见光波段≤0.65cm-1，可清晰分辨分子振动的精细峰位差异
3.超低波数检测：配备633nm激光超低波数套件，最低可测量到10cm-1的拉曼信号，支持低波数声子模式、晶格振动等特征的表征
4.多功能测量模式：支持偏振拉曼、光致发光（PL）、二次谐波（SHG）等多种测量模式，可同步获取材料的多重光学与结构信息
5.原位成像能力：支持原位激光束扫描成像，最小步进精度达50nm。
技术亮点：
1.多场景适配能力：3种激发波长覆盖可见到近红外，可有效避免样品荧光干扰，针对无机材料、有机高分子、生物样品等不同类型体系均可获得高质量拉曼信号，适配多学科交叉研究需求。
2.高分辨率与低波数检测能力：亚波数级的光谱分辨率可精准捕捉分子键振动的微小偏移，结合10cm-1超低波数检测能力，为能源材料、二维材料的晶格结构与缺陷研究提供核心技术支撑。
3.原位表征能力：原位扫描成像、电化学测试系统，可实现从静态结构表征到动态反应过程监测。
特色技术解析：
多波长激发系统
系统集成三路独立可控的激发光源，覆盖可见到近红外全波段，采用全自动切换光路设计，无需手动调整光学元件即可实现不同波长间的快速切换。针对高荧光背景样品可选择近红外785nm激发降低干扰。适配各类复杂样品的检测需求。
高分辨光谱采集系统
采用高刻光栅与-70°CCD探测器，结合精密光路校准技术，实现可见光波段0.65cm-1的超高光谱分辨率，可清晰分辨相邻拉曼峰的细微差异。633nm超低波数套件采用特殊滤光片设计，有效过滤瑞利散射干扰，将低波数检测下限拓展至10cm-1。
原位检测模块
50nm步进精度的激光扫描成像系统的mapping测试可以获取材料的形貌与化学分布信息。原位电化学测试平台可为电化学拉曼研究提供理想的实验条件。
应用案例：
耿志刚课题组使用拉曼光谱仪探测Bi基材料在电催化反应中的结构信息。Na掺杂的金属Bi中，Bi-Bi键Eg和A1g拉伸峰位不随电流变化。而纯金属Bi对应峰位随电流变大发生蓝移。原位Raman结果表明Na掺杂可稳定金属Bi表面的BiOx物种，相关成果发表在Nano Letters , 2025, 25 (21), 8750-8757.

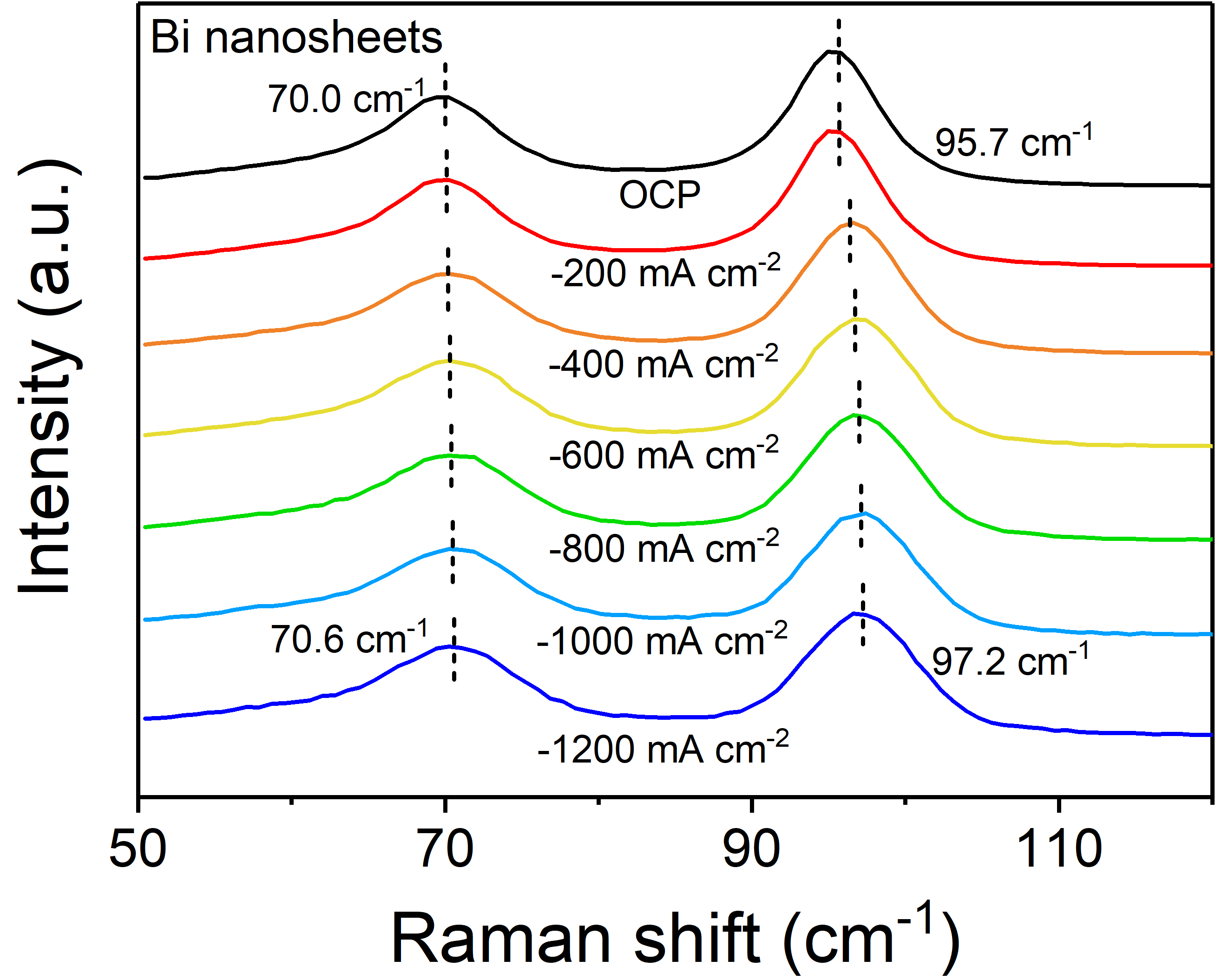

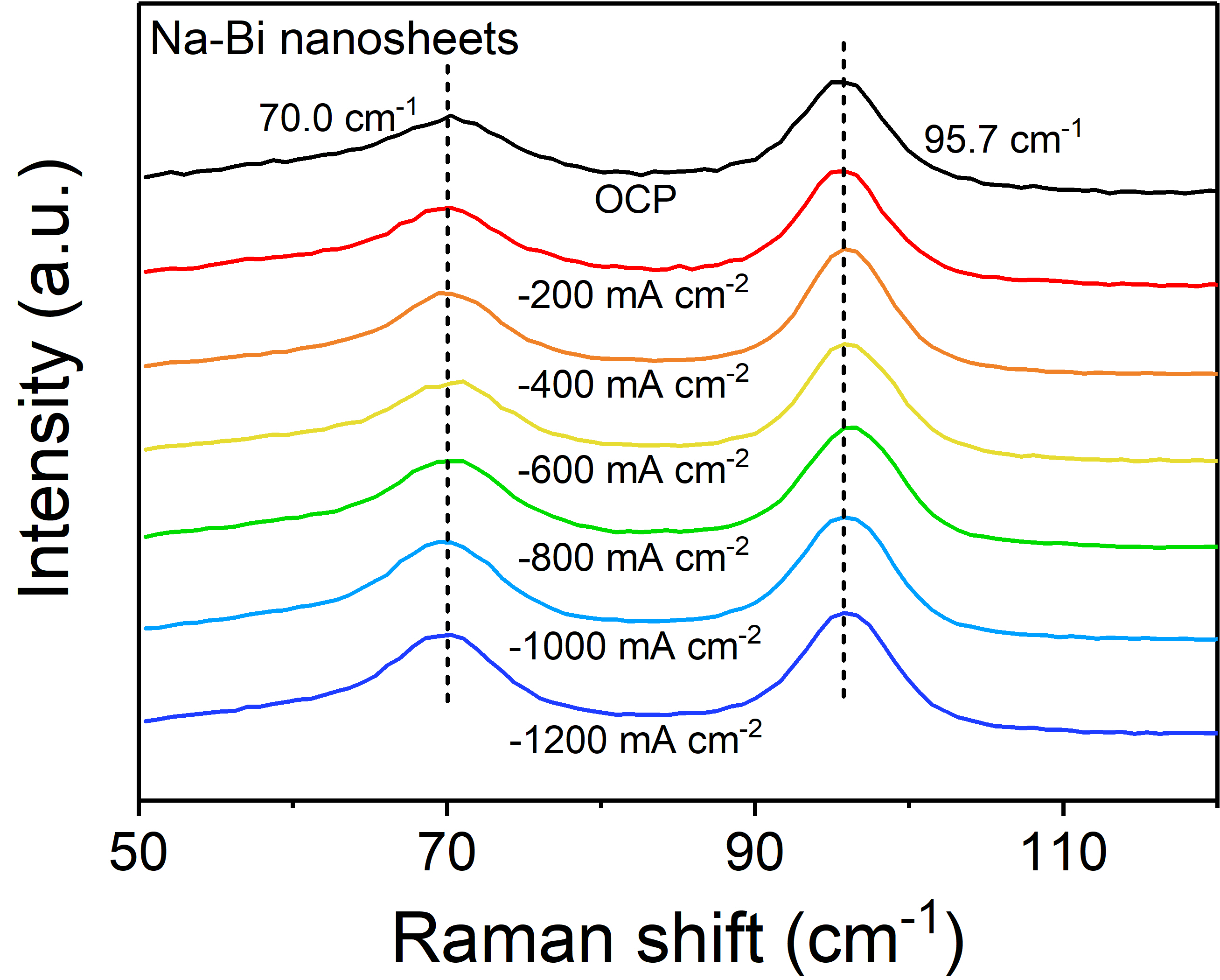

图.电化学原位拉曼表征Bi-Bi键
闫文盛课题组使用拉曼光谱仪探测BL WSe2/Fe5FeTe2二维异质结中的磁近邻耦合效应。异质结中BL WSe2的Raman特征峰随温度变化呈现非线性位移，其转变温度与二维磁性材料Fe5GeTe2中的温度依赖自旋取向翻转相关，而本征BL WSe2的变温Raman呈现线性位移，表明异质结中存在自旋-声子耦合。此外，低温PL谱显示BL WSe2/Fe5FeTe2异质结相比于本征BL WSe2出现额外的新激子峰T*，进一步通过变温PL揭示了新激子峰T*的自旋依赖特性，表明异质结中存在磁子-激子耦合。相关研究成果发表在Adv. Mater. 2025, e13022.

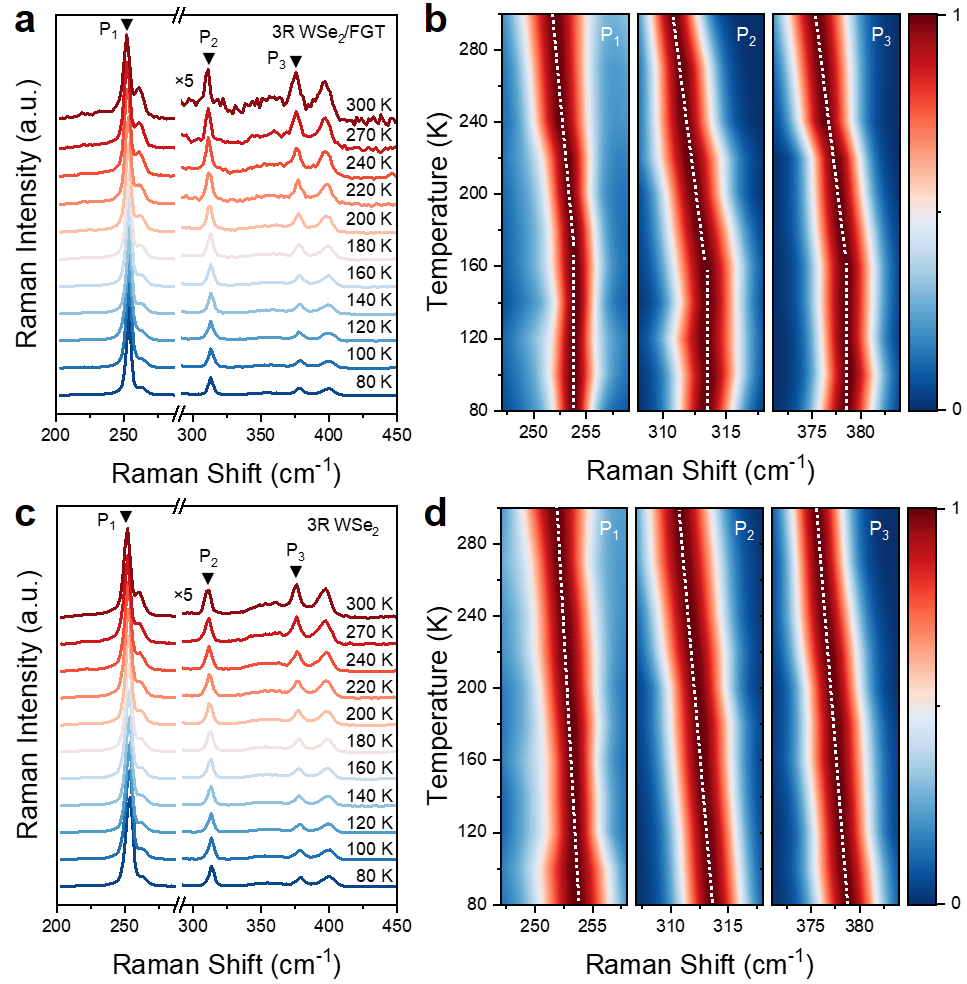

图1. 变温Raman表征BL WSe2/FGT异质结中的自旋-声子耦合

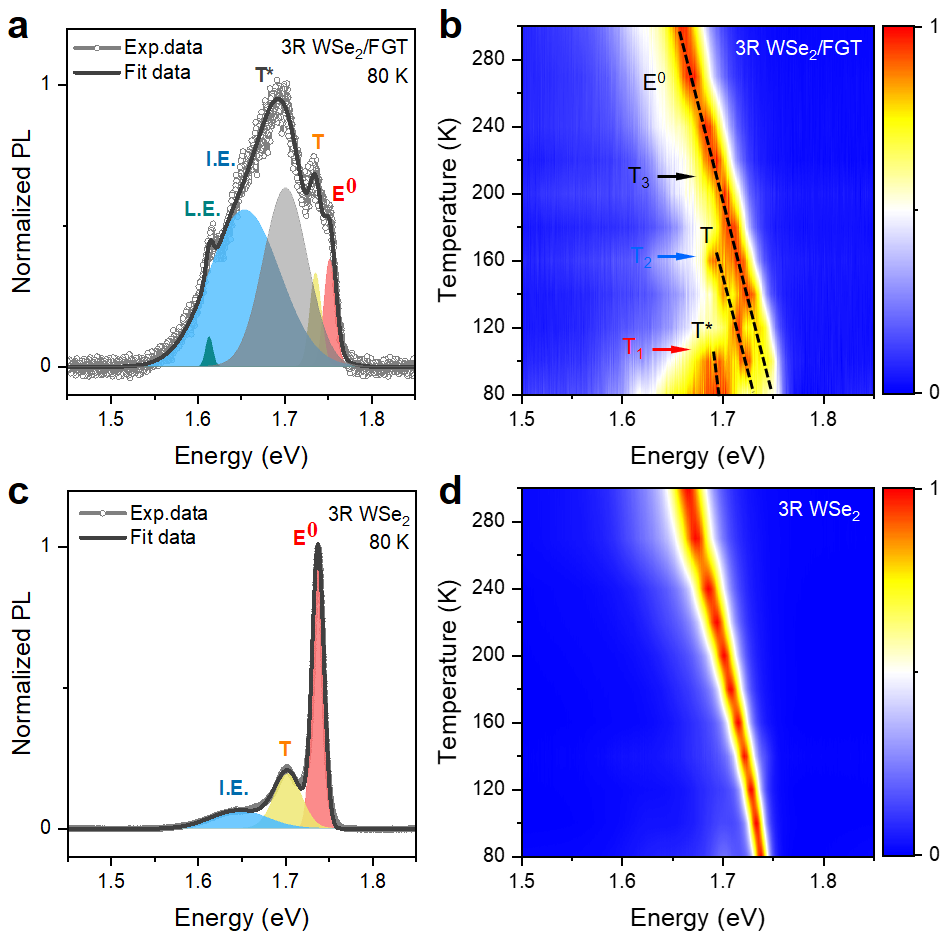

图2. 变温PL表征BL WSe2/FGT异质结中的磁子-激子耦合
王功名课题组设计了具有晶格氧残留的铜纳米线（OD-Cu NWs）催化剂，并将其应用于电催化乙腈还原反应，并对不同电位下OD-Cu-NWs上的电催化乙腈还原进行了原位拉曼光谱研究。相关成果发表在Nature Communications, 2023, 14: 3847。

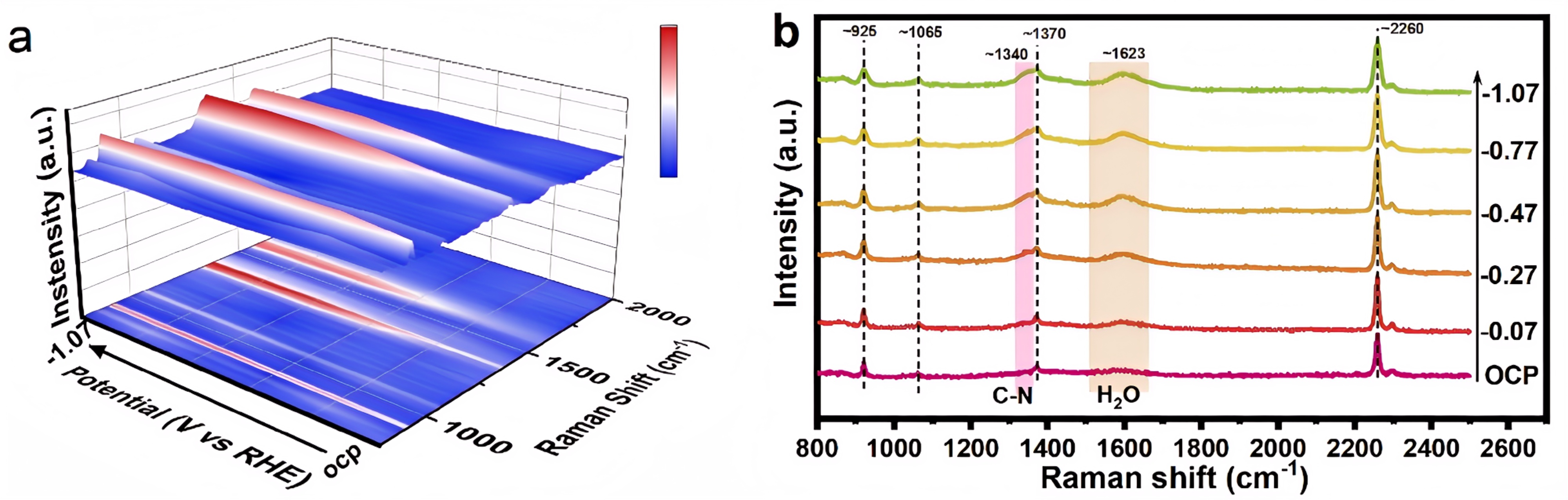

图.乙腈还原机制的原位拉曼表征。
在不同电位下OD-Cu NW 的（a）3D和（b）2D原位拉曼光谱。
高敏锐课题组研制了一种结晶/非晶的双相铜催化剂，在中性的氯化钾电解液中，该双相铜催化剂在界面处能显著增强对电解液中氯离子的吸附，从而诱导*CO中间体在催化表面的富集，降低C-C偶联反应的能垒，促进了CO2向多碳产物高效转化，相关成果发表于J. Am. Chem. Soc.,2023, 145, 8714-8725.

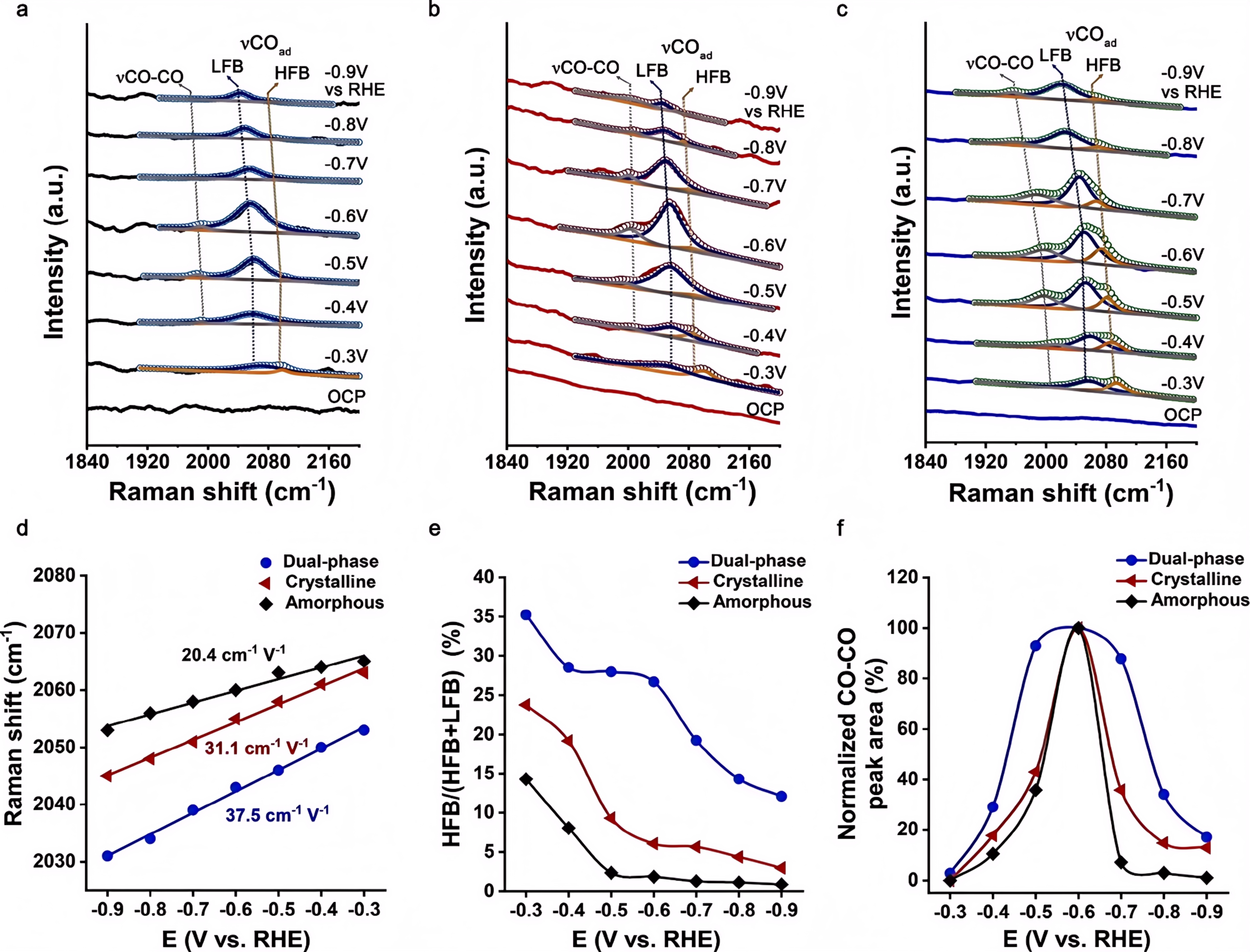

图.原位拉曼研究反应中间体*CO在催化剂表面的吸附行为
