高新分中心仪器推介之600MHz液体超导核磁共振波谱仪

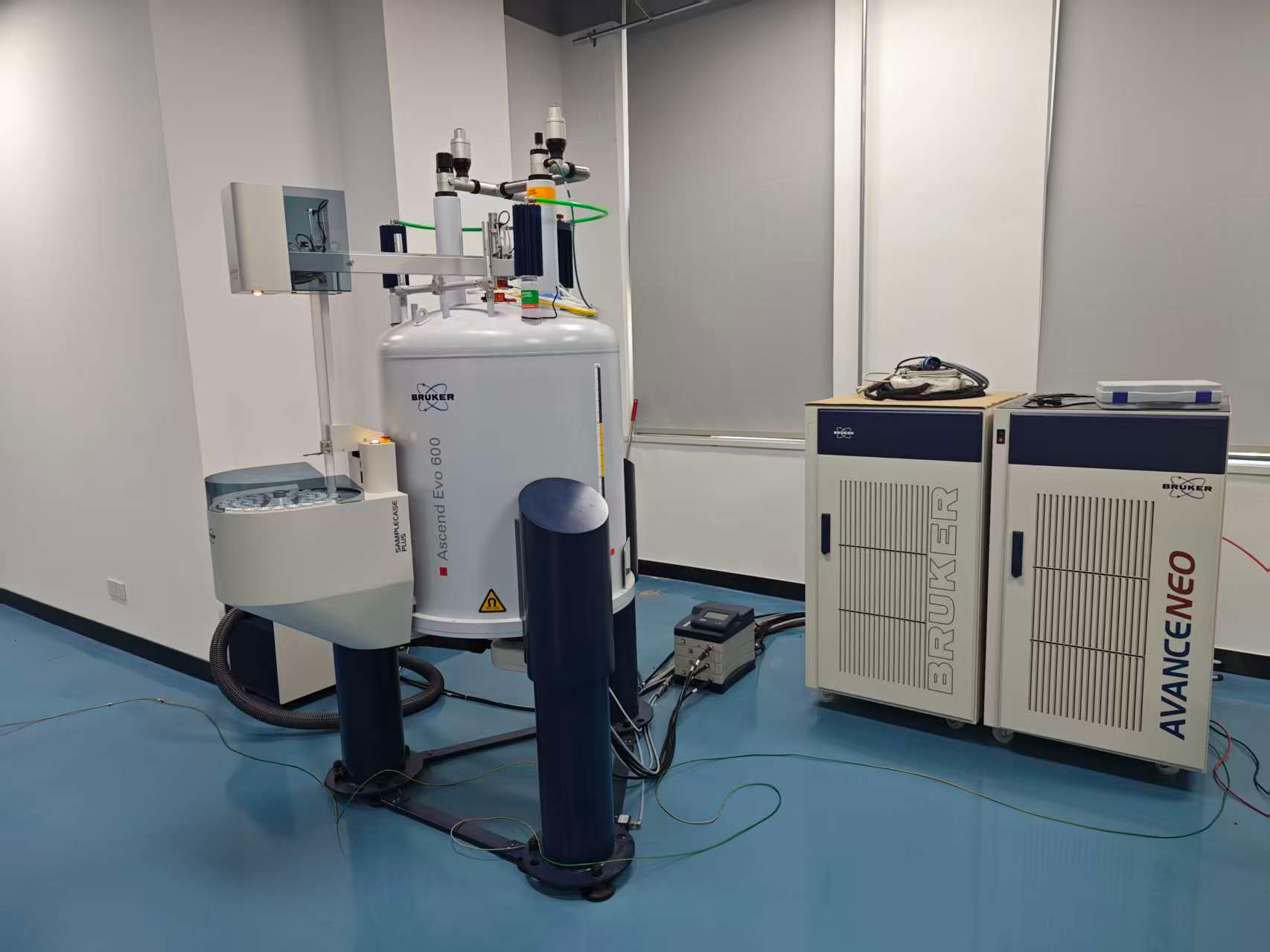

仪器图片：

仪器中文名：600MHz液体超导核磁共振波谱仪

仪器英文名：Superconducting Fourier Nuclear Magnetic Resonance Spectrometer

仪器型号：布鲁克/Bruker AVANCE NEO 600

存放房间号：2号学科楼D117

负责人： 龚科，tel：0551-63602813，email：gongke@ustc.edu.cn

 李成勖，tel：0551-63602813，email：lcx043@ustc.edu.cn

主要参数：

1. 超导磁体：

Asend Evo 600，具有低液氦与液氮消耗、高稳定性、高均匀性、抗干扰超屏蔽超导磁体或自屏蔽磁体，低温匀场线圈：≥9组，室温匀场线圈：≥36组，磁场漂移：≤ 6 Hz／小时

2．射频发射系统

射频通道数：3个，质子最大输出功率：≥100W，多核最大输出功率：≥500W，Z梯度功放：最大梯度电流60A

3．高精度变温控制单元

控温范围：-150℃―+600℃ (低温实验可以另配低温附件)，精度＜±0.1℃

4．探头

1）5mm H/F/X Z梯度场三共振宽频探头

检测核：¹H和¹⁹F, 共振频率在¹⁰⁹Ag-³¹P之间的所有核(除去⁹Be-¹⁷¹Yb中间的核) 。加Z-方向梯度场线圈50高斯/cm。具备观测¹H去偶¹⁹F图谱功能，可进行宽频通道对¹H，¹⁹F同时去偶及三共振实验。变温范围: -150℃— +150℃。

2）¹H/¹⁹F-（¹⁵N-³¹P）5mm Z梯度场多核二合一探头

检测核：¹H和¹⁹F, 共振频率在¹⁵N-³¹P之间的所有核，加Z-方向梯度场线圈50 gauss/cm。变温范围: -150℃— +150℃，具备观测¹H去偶¹⁹F图谱功能。

3）HRMAS宽频半固体探头

检测核：¹H和¹⁹F, 共振频率在¹⁵N-³¹P之间的所有核(除去⁹Be-¹⁷¹Yb中间的核) ，加魔角方向梯度场线圈5 gauss/cm*A。变温范围: -20℃— +80℃，最大魔角转速：15kHz。

4）5mm DiffBB扩散成像探头：检测核：¹H和¹⁹F, 共振频率在¹⁵N-³¹P之间的所有核，加Z-方向梯度场线圈17 T/m。变温范围: -100℃— +180℃。

仪器应用：

  在物理化学中,确定化合物的结构,确定H原子的位置,是否形成氢键,研究分子的内旋转,测量化学反应速率；

 在催化研究中,研究催化剂的结构,探讨催化剂表面的吸附现象；

 在有机化学中,测定有机分子的结构,区分和确定有机化合物中的异构体,研究互变异构现象。高分子链一次结构,空间立构性，分子动态结构；

 在分析化学中,可确定用同位素取代的化合物是否制备成功,确定取代的位置和程度,可将复杂混合物的谱线和纯组分谱线相比较,以确定混合物的组分。

制样要求：

液体样品：选取合适的氘代试剂约0.55 ml溶解适量样品于直径5 mm的核磁管中。

半固体样品：非磁性、不导电半固体样品50mg以上。

亮点及应用介绍：

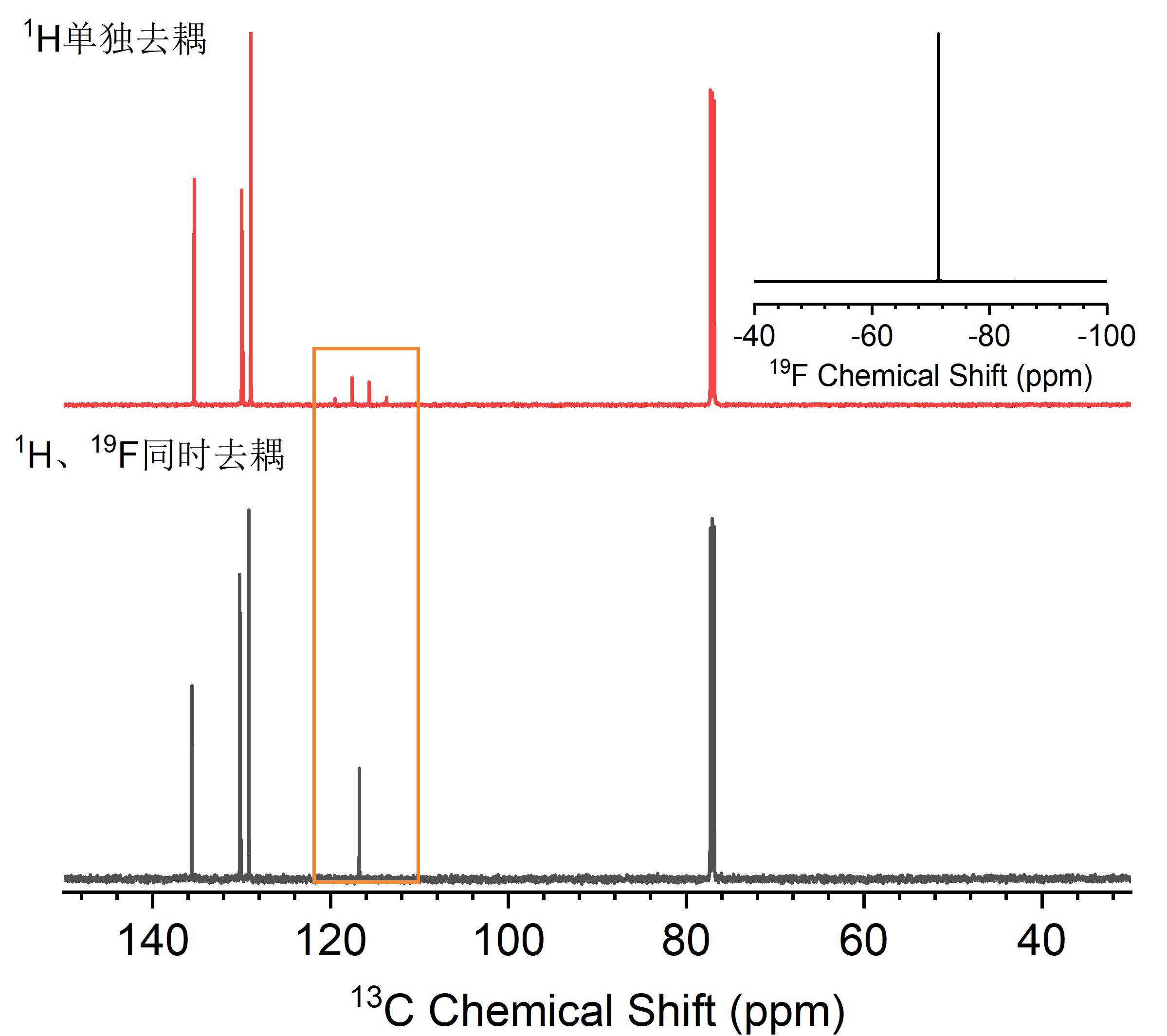

1. 对于含F的样品，通过对¹³C谱进行¹H、¹⁹F同时去耦，可以简化谱图，便于信号分析归属。

2. 半固体探头：通过魔角旋转消除半固体材料中的磁化率效应导致样品谱峰展宽，用于生物组织、细胞悬浊液、聚合物凝胶、多相反应等固液体系的高分辨检测。

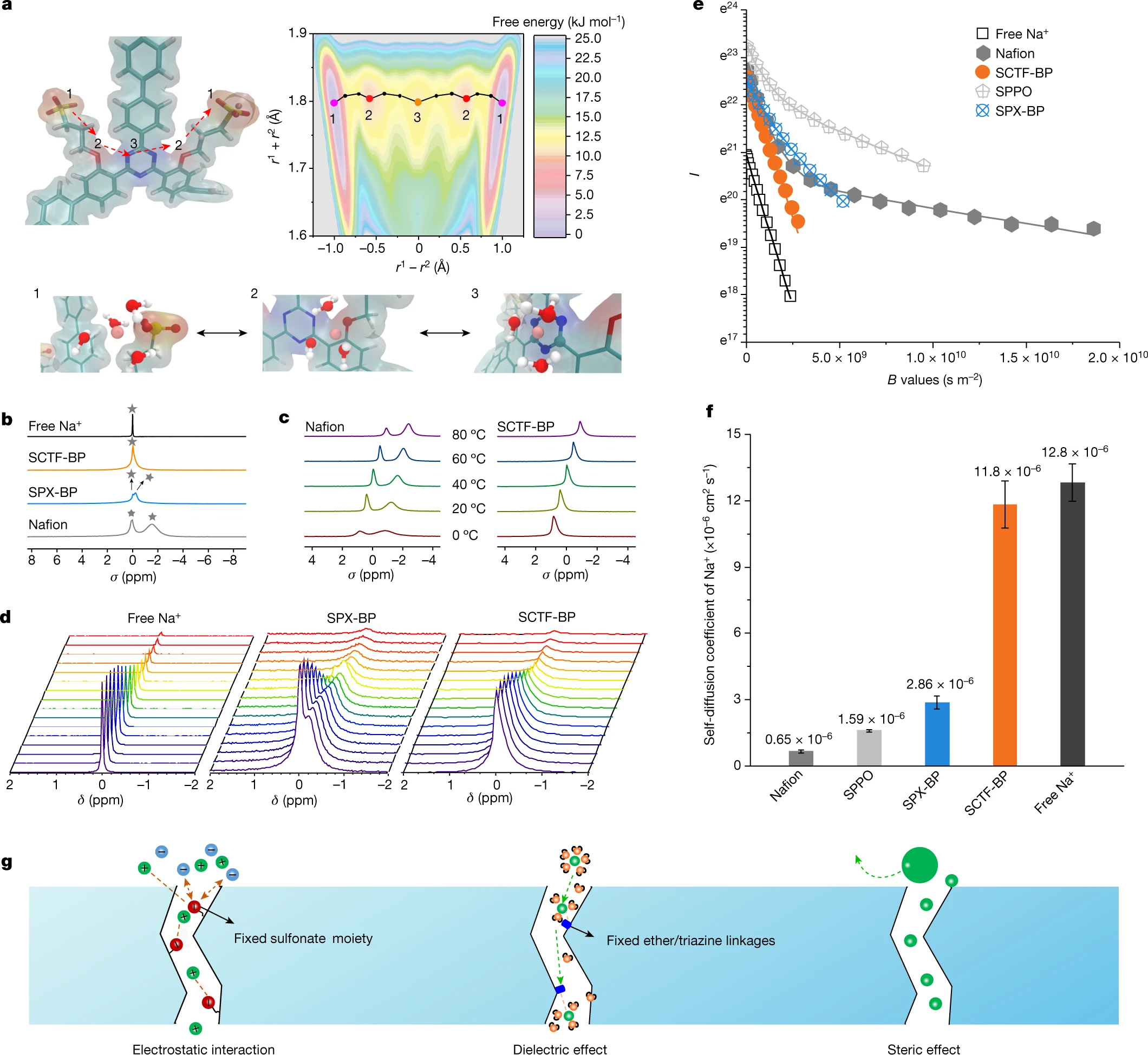

3. 梯度扩散探头 ： z方向的高磁场梯度可以帮助检测样品中较慢的自扩散系数，研究目标分子或离子的扩散行为：

Nature, 2023, 617
